混合型直流真空断路器工作原理混合型直流真空断路器典型结构见图1，它由斥力真空触头机构(VI)、换流电路(C-F-L-D)和避雷器(MOA)并联组成。混合型中压直流真空断路器的研究图1HDCVB结构示意图正常情况下，斥力真空触头机构处于合闸状态，换流晶闸管组件处于关断状态，换流电容预充电。当传感器检测到故障电流或控制器接到分闸指令后，立即触发斥力机构驱动触头分离(t1)，真空灭弧室触头分离形成真空电弧，触头间产生弧压。当触头间隙形成足够的开距或延迟一定的时间后(t2)，控制器向晶闸管组件F发出导通号，主回路电流i开始向换流支路转移，换流电容C的放电电流iC一部分可能会从二极管D上流过，VI支路电流iVI将逐渐减小直至过零熄弧(t3)。换流电流大于主回路电流部分将流过二极管支路(t3~t4)。当iD过零D截止后，主回路电流全部转移到C-F-L支路上(t4)，一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。同时，断路器两端出现正向过电压。当换流电容反充电压大于MOA动作电压后(t5)，电流向MOA支路转移，MOA开始限压吸能。随着F电流减小到零后截止关断，短路电流全部转移到MOA上(t6)，系统感抗中存储的能量被MOA吸收耗散(t6~t7)，终电流减小到零被切断，分断过程结束(t7)，见图2。混合型中压直流真空断路器的研究图2HDCVB分断过程示意图斥力真空触头机构VI上并联二极管组件D使分断过程中恢复过电压出现的时刻后移，为触头电流过零后动静触头间介质恢复创造了近似零电压的恢复过程，增强了触头间隙后续承受恢复电压的能力，提高了分断可靠性。在电感L两端并联续流二极管的目的是为了减小晶闸管组件通过浪涌电流后截止时的du/dt和降低电容反充电压幅值。基于强迫换流原理的HDCVB通流能力强，分断电流高，且分断时间短，限流效果和工程适用性好。5、结语混合型中压直流真空断路器方案，原理简单、分断速度快、可靠性高，可以实现大容量中压直流分断，基于斥力原理的真空触头机构可以实现额定电流通流和快速动作的功能;中压脉冲功率组件均压措施改善了串联应用的分压特性，采用扩大门极和强触发可有效提高浪涌通流能力，光控触发的方案实现了电气隔离，节约了触发电源;避雷器的能量等效性原则和参数设计方法等为中压直流短路器的研制打下了坚实的基础。

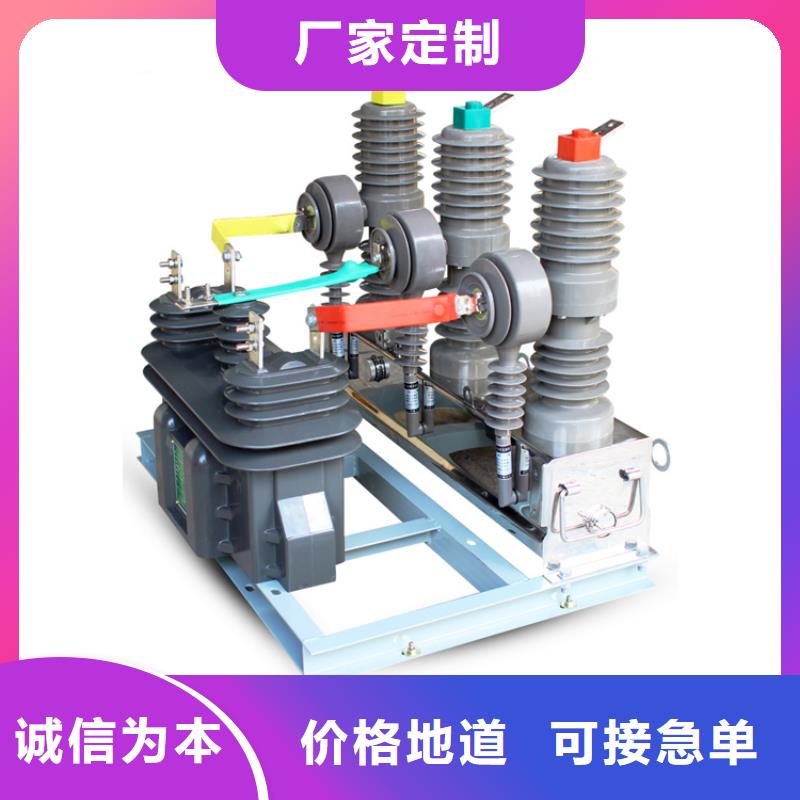

前所生产出来了的油浸式真空断路器性能还可以，但是还依然存在绝缘油的情况，还是必须要使用绝缘油才可以进行使用，完全达不到国内要求的无油的标准化，而这种ZW32真空断路器就可以达到无油化以及绝缘的要求，也可以使用在户外环境当中，这种ZW32真空断路器的开断能力不低，从外表上面来看的话ZW32真空断路器的形状比较美观，ZW32真空断路器的出现完全是已经代替掉了柱上油浸式的真空断路器。ZW32真空断路 器一般都是使用金属壳的箱体以及不锈钢的箱体，ZW32真空断路器的里面则是使用的是单相固体的绝缘体，外部绝缘是用来支撑以及承受力度的，ZW32真空断路器的主要部件就是真空灭弧室，而这种灭弧室通常是使用硅胶套或者是陶瓷材料的，还有的就是ZW32真空断路器的拉杆，这种拉杆主要就是起到分合闸的作用，绝缘的部分则是使用硅胶的材料，所以在户外使用出现绝缘的问题以及污秽的问题就不在存在了。 不管 真空断路器在实际的使用当中对生态环境不会造成任何的污染，这些真空断路器的优点使得真空断路器在系统中进行了广泛的使用，真空断路是什么产品都是需要技术改进不断更新才会越来越好，那么ZW32真空断路器的产品的问题的改进问题有哪些解决的办法呢?如何去改进ZW32真空断路器的不足呢？首先必须要去使用比较厚的钢板为材料进行生产，这样强度就不是问题了，使用金属外壳使用时间一长容易出现生锈重新涂刷又比较麻烦，进行维护起来是比较麻烦困难，建议使用不锈钢为材料形状美观无需进行检查以及维修。真空断路器的整体体积不大，从真空断路器的外表上 面来看的话

3.相对湿度：日平均值不大于95％，月平均值不大于90％；水蒸汽压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa，在高温度期间温度急降时可能凝露。4.周围空气没有明显的受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染。5.地震烈度不超过8°。6.无火灾、、严重污秽及剧烈振动的场所。二、产品结构：自身不带操动机构，使用时必须配用合适的操动机构。装设中封式纵磁场真空灭弧室、主轴、分闸弹簧、油缓冲器等部件安装在框架中，机架的后端设有安装孔，供断路器安装固定用。机架前面水平装设六个大爬距绝缘子，上绝缘子固定静支架，下绝缘子固定动支架，动静支架的前部兼作进出线端子，真空灭弧室装设在动静支架之间，主轴通过绝缘拉杆、拐臂与真空灭弧室动导杆连接，动静支架之间还装有大爬距绝缘杆，将两者连接一体，提高了整体钢度。三、工作原理：真空断路器配用中封式纵磁场真空灭弧室，当动、静触头在操动机构的作用下带电分闸时，触头间隙将燃烧真空电弧，并在电流过零时熄灭电弧，由于触头的特殊结构，燃弧时间触头间隙会产生适当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维护低的电弧电压，并使真空火弧室具有较高的弧后介质强度恢复速度，小的电弧能量和小的电腐蚀速度，从而提高了断路器开断短路电流的能力和电寿命。真空断路器额定电流大小不同,其主导电回路的截面积会明显不同.由于导电回路截面积的不同使得导电回路尺寸规格不同,因此为满足一定的电气静距相间距会明显不同.由于触臂（主回路导电件）、相间距等不同,外观上差异也比较明显,可以直接判断.对于中置柜用的手车式断路器可从一下具体数据判断：触臂直径 约为45mm,额定电流从630~1250A；触臂直径 约为55mm,额定电流从1250~1600A；触臂直径 约为79mm,额定电流从2000~2500A；触臂直径 约为109mm,额定电流从3150~4000A；这些也可以从触头尺寸规格上对应做
